三角関数の学習において、多くの高校生が最初に躓くのが「鋭角から一般角への拡張」です。
直角三角形の「辺の比」による定義（\(0 < \theta < \dfrac{\pi}{2}\)）から、単位円を用いた「座標」による定義へと移行する際、幾何学的な「長さ」から抜け出せず、負の符号や \(\tan\theta\) の挙動に混乱してしまうケースが見られます。
本記事では、原点中心の単位円、および接線 \(x=1\) を用いることで、\(\sin\theta\), \(\cos\theta\), \(\tan\theta\) の値をすべて「符号付きの座標」として一貫して視覚化します。
第1象限から第4象限における符号の検証、360°を超える角や負の角への「一般角」への自然な拡張、そして丸暗記に頼りがちな「\(\theta + \dfrac{\pi}{2}\)」などの一般角の公式を、動径の対称移動と回転（合同な直角三角形の縦横の入れ替え）によって直感的に説明します。
高校生にとっては「なぜその公式が成り立つのか」三角関数についての理解を深めるきっかけとなり、指導者の方にとっては、学習指導案の導入や三角関数についての概念指導のヒントとして活用できるよう、数学的厳密性と分かりやすさを両立した構成で解説していきます。
目次[閉じる]
- 1第1章：全象限における三角関数の視覚的定義と符号の検証
- 2第2章：単位円による一般角の定義
- 3第3章：三角関数のグラフと主要な特徴
- 4第4章：単位円から導く三角関数の公式
- 5まとめ
第1章：全象限における三角関数の視覚的定義と符号の検証

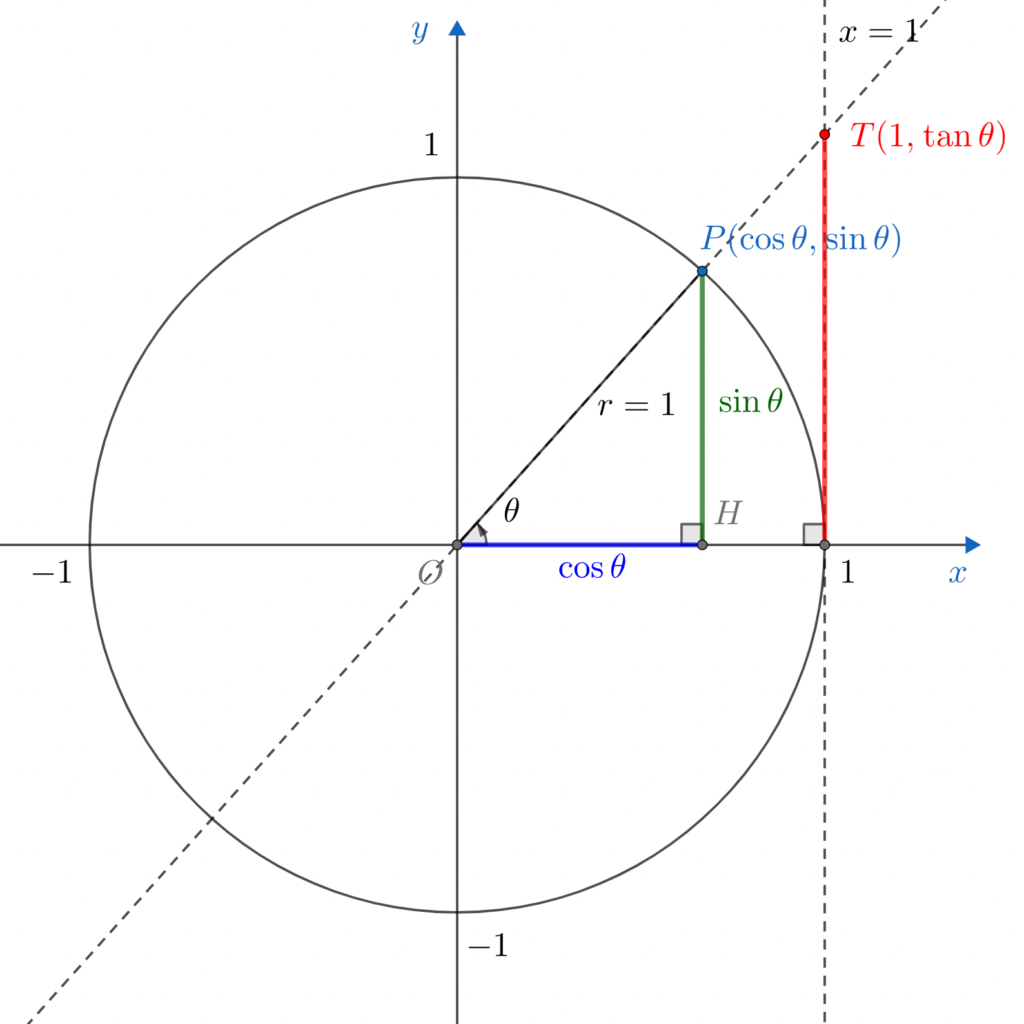

単位円と三角関数
原点 \(O\) を中心とする半径 \(1\) の単位円において、角 \(\theta \) の動径と単位円との交点を \(P\) とします。このとき、点 \(P\) の座標は \(P(\cos\theta, \sin\theta)\) と定義されます。
点 \(P\) から \(x\) 軸へ下ろした垂線の足を \(H\) とすると、点 \(P\) の \(x\) 座標、 \(y\) 座標はそれぞれ線分 \(OH\), \(PH\) に符号を考慮した値（\(x\) 座標が \(\cos\theta\)、 \(y\) 座標が \(\sin\theta\)）に対応します。
\(\tan\theta\) については、
\[\tan \theta =\dfrac{\sin \theta }{\cos \theta }\]
であることから、動径 \(OP\) を通る直線の傾きを表します。
この \(\tan\theta\) の値を幾何学的な「位置」として表すには、単位円の接線である直線 \(x=1\) を利用します。
直線 \(x=1\) と、動径 \(OP\)（またはその延長線）との交点を \(T\) とすると、点 \(T\) の座標は \(T(1, \tan\theta)\) となります。
したがって、\(\tan\theta\) の値は交点 \(T\) の \(y\) 座標（\(x\) 軸より上なら正、下なら負）として現れます。
なお、動径 \(OP\) が \(y\) 軸と一致するとき（\(\theta = \dfrac{\pi}{2} + n\pi\) (\(n \in \mathbb{Z}\) ) のとき）、動径を通る直線は直線 \(x=1\) と平行になるため、交点 \(T\) は存在しません。
したがって、このとき直線の傾きは弾き出せず、\(\tan\theta\) は定義されません。
\(\sinθ=PH\):点 \(P\) の \(x\) 座標 ,\(\cosθ=OH\):点 \(P\) の \(y\) 座標 ,\(\tanθ\):点 \(T\) の \(y\) 座標

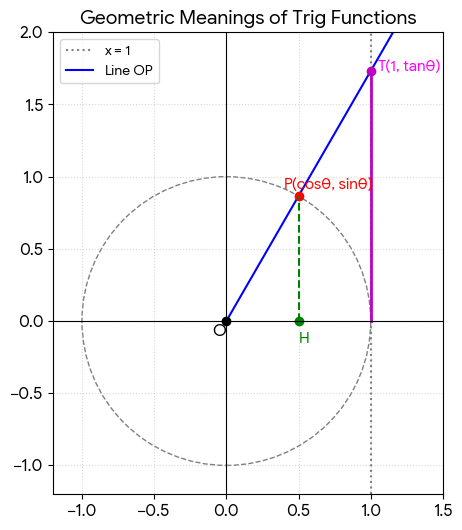

第1象限（鋭角：\(0^\circ < \theta < 90^\circ\)）の場合
例えば \(\theta = 60^\circ\) のときを考えます。
・点 \(P\) の位置と符号
動径は右上のエリア（第1象限）に伸びるため、交点 \(P\) は \(x\) 座標、\(y\) 座標ともにプラス になります。
したがって、\[\cos 60^\circ = \dfrac{1}{2}\text{（正）}、\sin 60^\circ = \dfrac{\sqrt{3}}{2}\text{（正）}\]です。
この象限では符号がすべて正であるため、線分の長さがそのまま座標の値（\(OH = \cos\theta\), \(PH = \sin\theta\)）に一致します。
・\(\tan\theta\) と交点 \(T\) の位置
動径 \(OP\) は右上を向いているため、そのまま伸ばすと右側にある直線 \(x=1\) と直接交わります。
交点 \(T\) は \(x\) 軸より上側にあるため、\(y\) 座標である \(\tan\theta\) はプラスの値\[\tan 60^\circ = \sqrt{3}\text{（正）}\]になります。

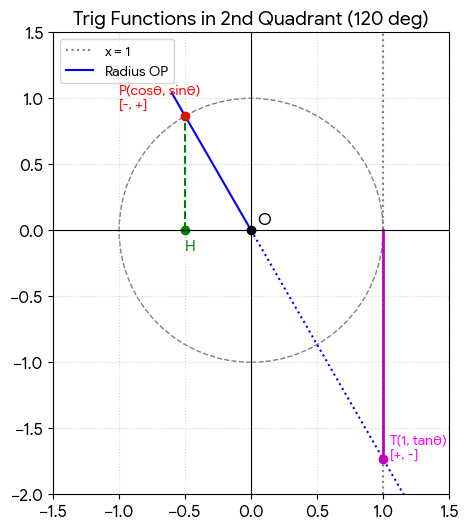

第2象限（鈍角：\(90^\circ < \theta < 180^\circ\)）の場合
例えば \(\theta = 120^\circ\) のときを考えます。
・点 \(P\) の位置と符号
動径は左上のエリア（第2象限）に伸びるため、交点 \(P\) は \(x\) 座標がマイナス、\(y\) 座標がプラス になります。
したがって、\[\cos 120^\circ = -\dfrac{1}{2}\text{（負）}、\sin 120^\circ = \dfrac{\sqrt{3}}{2}\text{（正）}\]です。
線分の長さで言うと、\(PH = \sin\theta\) ですが、\(OH\) は \(\cos\theta\) の値が負なので、長さとしては \(-OH\) が \(\cos\theta\) に対応します。
・\(\tan\theta\) と交点 \(T\) の位置
動径 \(OP\) は左上を向いているため、そのままでは右側にある直線 \(x=1\) と交わりません。
そこで、動径 \(OP\) を反対側（右下）にまっすぐ延長します。
すると、直線 \(x=1\) と \(x\) 軸より下の位置で交わります。この交点が \(T(1, \tan\theta)\) です。
\(x\) 軸より下にあるため、\(y\) 座標である \(\tan\theta\) は負の値\[\tan 120^\circ = -\sqrt{3}\text{（負）}\]になります。

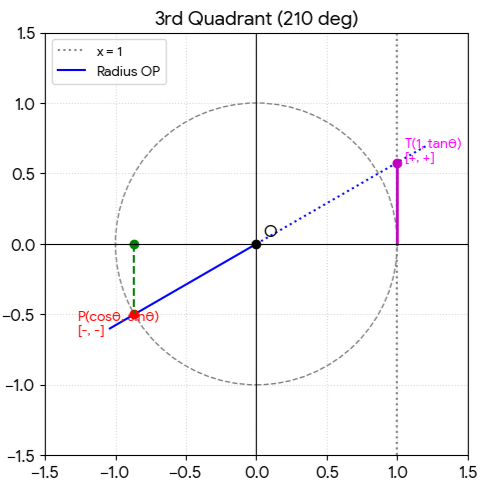

第3象限（\(180^\circ < \theta < 270^\circ\)）の場合
例として \(\theta = 210^\circ\) を考えます。
・点 \(P\) の位置と符号
動径は左下のエリア（第3象限）に伸びるため、点 \(P\) は \(x\) 座標、\(y\) 座標ともにマイナスになります。
したがって、\[\cos 210^\circ = -\dfrac{\sqrt{3}}{2}\text{（負）}、\sin 210^\circ = -\dfrac{1}{2}\text{（負）}\]です。
・\(\tan\theta\) と交点 \(T\) の位置
動径 \(OP\) は左下を向いており、直線 \(x=1\) と交わらないため、右上（第1象限側）へまっすぐ延長します。
すると、直線 \(x=1\) の \(x\) 軸より上側で交わります。
交点 \(T\) が上側にあるため、\(y\) 座標である \(\tan\theta\) はプラスの値\[\tan 210^\circ = \dfrac{1}{\sqrt{3}}\text{（正）}\]になります。

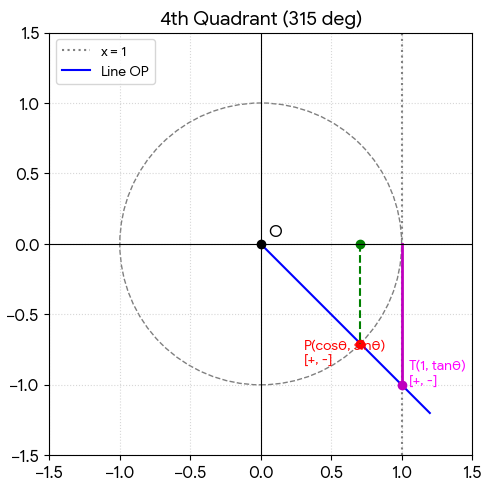

第4象限（\(270^\circ < \theta < 360^\circ\)）の場合
例として \(\theta = 315^\circ\)（または \(-45^{\circ }\)）を考えます。
・点 \(P\) の位置と符号
動径は右下のエリア（第4象限）に伸びるため、点 \(P\) は \(x\) 座標がプラス、\(y\) 座標がマイナスになります。
したがって、\[\cos 315^\circ = \dfrac{1}{\sqrt{2}}\text{（正）}、\sin 315^\circ = -\dfrac{1}{\sqrt{2}}\text{（負）}\]です。
・\(\tan\theta\) と交点 \(T\) の位置
動径 \(OP\) をそのまま右下に伸ばすと、直線 \(x=1\) と直接交わります。
交点 \(T\) は \(x\) 軸より下側にあるため、\(y\) 座標である \(\tan\theta\) はマイナスの値\[\tan 315^\circ = -1\text{（負）}\]になります。
負の角（第4象限：\(-90^\circ < \theta < 0^\circ\)）の場合
例えば \(\theta = -45^\circ\)（または時計回りに \(315^{\circ }\)）のときを考えます。
・点 \(P\) の位置と符号
動径は右下のエリア（第4象限）に伸びるため、交点 \(P\) は \(x\) 座標がプラス、\(y\) 座標がマイナス になります。
したがって、\[\cos(-45^\circ) = \dfrac{1}{\sqrt{2}}\text{（正）}、\sin(-45^\circ) = -\dfrac{1}{\sqrt{2}}\text{（負）}\]です。
・\(\tan\theta\) と交点 \(T\) の位置
動径 \(OP\) をそのまま右下に伸ばすと、直線 \(x=1\) と直接交わります。
交点 \(T\) は \(x\) 軸より下側にあるため、\(y\) 座標である \(\tan\theta\) は負の値\[\tan(-45^\circ) = -1\text{（負）}\]になります。
全象限のまとめ（座標ベース）
| 象限 | 角度 \(\theta \) の範囲 | 点 \(P\) の \(x\) 座標 (\(\cos\theta\)) | 点 \(P\) の \(y\) 座標 (\(\sin\theta\)) | 点 \(T\) の \(y\) 座標 (\(\tan\theta\)) |
|---|---|---|---|---|
| 第1象限 | \(0^\circ \sim 90^\circ\) | \(+\) | \(+\) | \(+\) |
| 第2象限 | \(90^\circ \sim 180^\circ\) | \(-\) | \(+\) | \(-\) |
| 第3象限 | \(180^\circ \sim 270^\circ\) | \(-\) | \(-\) | \(+\) |
| 第4象限 | \(270^\circ \sim 360^\circ\) | \(+\) | \(-\) | \(-\) |
第2章：単位円による一般角の定義
1. 一般角における動径のルール
一般角 \(\theta \) においても、三角関数を決定するのは「動径が最終的にどの位置（象限）で止まるか」だけです。
i) \(360^{\circ }\) を超える角（正の大きな角）
角が \(360^{\circ }\) を超える場合、動径は単位円上を1周以上グルグルと反時計回りに回転します。
例えば、\(\theta = 420^\circ\) の場合、\(420^\circ = 360^\circ + 60^\circ\) なので、1周（\(360^{\circ }\)）した後にさらに \(60^{\circ }\) 回転した位置で止まります。
したがって、\(420^{\circ }\) の動径の位置は第1象限の \(60^{\circ }\) と全く同じ位置になります。
ii) 負の角（\(0^{\circ }\) より小さい角）
角の符号がマイナスの場合、動径は \(x\) 軸の正の部分から時計回りに回転します。
例えば、\(\theta = -60^\circ\) の場合、時計回りに \(60^{\circ }\) 回転した位置（＝反時計回りに \(300^{\circ }\) 回転した位置）で止まります。
したがって、\(-60^{\circ }\) の動径の位置は第4象限になります。
2. 一般角における三角関数の周期性
動径が同じ位置で止まるということは、単位円上の交点 \(P(\cos\theta, \sin\theta)\) や直線 \(x=1\) との交点 \(T(1, \tan\theta)\) の位置も全く同じになることを意味します。ここから、三角関数の重要な性質である「周期性」が導かれます。
整数 \(n\) （回転数）を用いて、一般角の三角関数は次のように表せます。
i) \(\sin\theta\) と \(\cos\theta\) の周期（\(360^{\circ }\) または \(2\pi\)）
1周（\(360^{\circ }\)）まわると全く同じ位置に戻るため、値は変化しません。
\(\sin (\theta +360^{\circ }\times n)=\sin \theta \)
\(\cos (\theta +360^{\circ }\times n)=\cos \theta \)
ii) \(\tan\theta\) の周期（\(180^{\circ }\) 或いは \(\pi \)）
\(\tan\theta\) は「動径を通る直線の傾き」でした。
直線は半分（\(180^{\circ }\)）まわると、向きは逆（反対側の象限）になりますが、直線としての傾き自体は全く同じになります（例：\(60^{\circ }\) と \(240^{\circ }\) の直線の傾きはともに \(\sqrt{3}\)）。
そのため、\(\tan\theta\) の周期は \(360^{\circ }\) ではなく \(180^{\circ }\) になります。
\(\tan (\theta +180^{\circ }\times n)=\tan \theta \)
💡 一般角の具体例
例題1：\(\sin 750^\circ\) の値を求める
\(750^\circ = 360^\circ \times 2 + 30^\circ\) です。
これは「単位円を2周したあと、第1象限の \(30^{\circ }\) の位置で止まる」ことを意味します。
したがって、\[\sin 750^\circ = \sin 30^\circ = \dfrac{1}{2}\] となります。
例題2：\(\tan(-120^\circ)\) の値を求める
時計回りに \(120^{\circ }\) まわると、第3象限の \(240^{\circ }\)（\(180^\circ + 60^\circ\)）と同じ位置で止まります。
\(\tan \) の周期性（\(180^{\circ }\) を足しても同じ）を利用すると、\(-120^\circ + 180^\circ = 60^\circ\) と同じ傾きであることがわかります。したがって、\[\tan(-120^\circ) = \tan 60^\circ = \sqrt{3}\] となります。
第3章：三角関数のグラフと主要な特徴

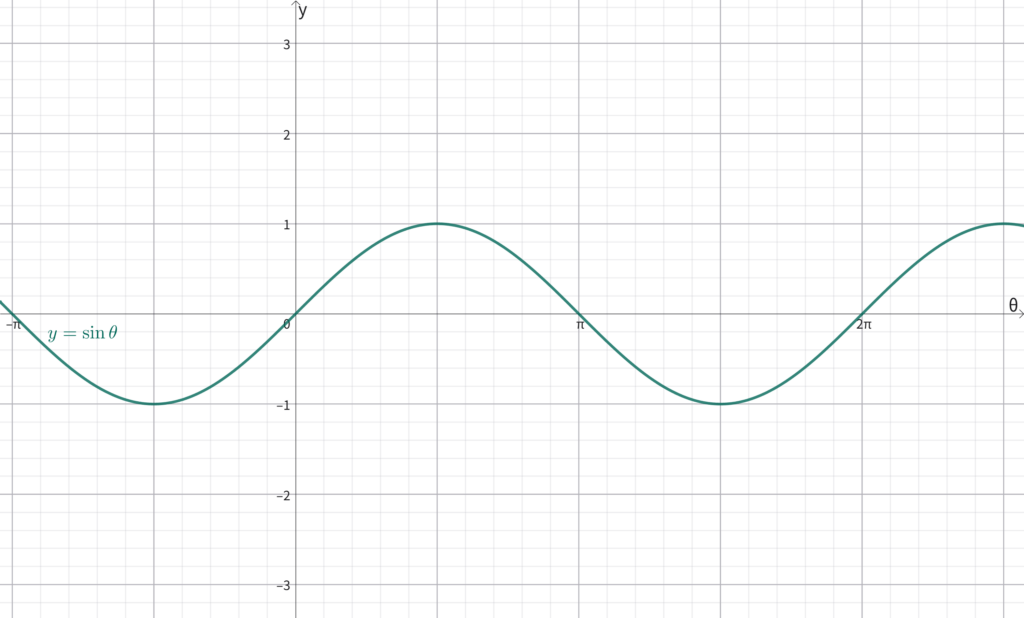

1) 単位円の高さ（(y)座標）を横軸に展開する \(y = \sin\theta\) のグラフ
グラフ
| 周期 | 値域 | 対称性 | 性質 |
|---|---|---|---|
| \[2\pi(360°)\] | \[-1\leqq y\leqq1\] | 原点について対象 | \(y=\cosθ\) のグラフを \(θ\) 軸方向に \(\dfrac{\pi}{2}\) だけ 平行移動 |
1. グラフの基本形状と主要な点
グラフは原点 \(0, 0\) からスタートし、山と谷を交互に繰り返します。
- スタート: \(θ = 0\) のとき \(y = 0\) （原点を通る）
- 最高点（山）: \(θ = \dfrac{π}{2} (90°)\) のとき、最大値 \(y = 1\)
- 真ん中: \(θ = π (180°)\) のとき、再び \(y = 0\)
- 最低点（谷）: \(θ = \dfrac{3π}{2} (270°)\) のとき、最小値 \(y = -1\)
- ゴール: \(θ = 2π (360°)\) のとき、\(y = 0\) に戻る
2. 範囲（定義域と値域）
3. 周期性（繰り返しのルール）
4. 対称性（グラフのバランス）

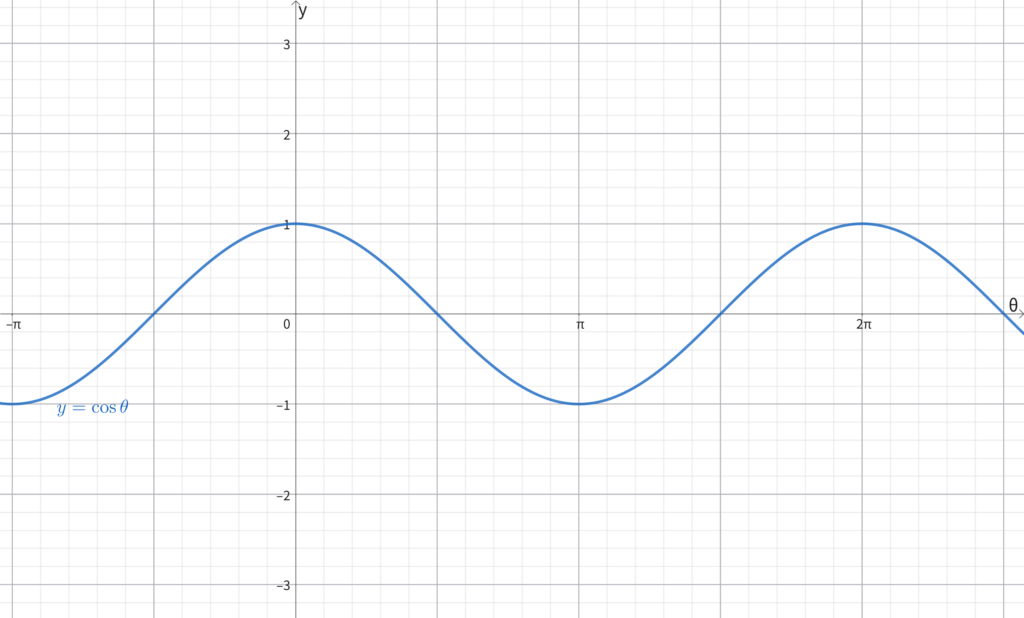

2) 単位円の横幅（\(x\)座標）を展開する \(y = \cos\theta\) のグラフ
グラフ
| 周期 | 値域 | 対称性 | 性質 |
|---|---|---|---|
| \[2\pi(360°)\] | \[-1\leqq y\leqq1\] | \(y\) 軸について対象 | \(y=\sinθ\) のグラフを \(θ\) 軸方向に \(-\dfrac{\pi}{2}\) だけ 平行移動 |
1. グラフの基本形状と主要な点
グラフは y 軸上の最高点 (0, 1) からスタートし、なめらかに下って上る波を描きます。
- スタート:
θ = 0のとき、最大値y = 1（y軸の頂点から始まる） - 真ん中（上側）:
θ = π/2 (90°)のときy = 0（横軸を横切る） - 最低点（谷）:
θ = π (180°)のとき、最小値y = -1 - 真ん中（下側）:
θ = 3π/2 (270°)のときy = 0 - ゴール:
θ = 2π (360°)のとき、再び最大値y = 1に戻る
2. 範囲（定義域と値域）
3. 周期性（繰り返しのルール）
4. 対称性（グラフのバランス）

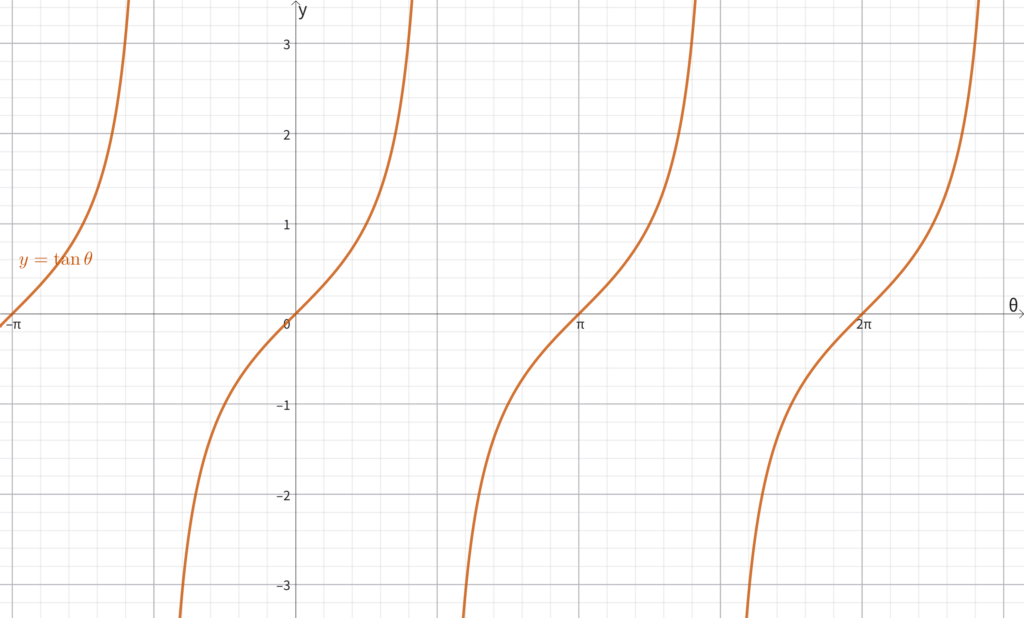

3) 接線との交点を展開する \(y = \tan\theta\) のグラフと漸近線
グラフ
| 周期 | 値域 | 対称性 | 性質 |
|---|---|---|---|
| \[\pi(180°)\] | 実数全体 | 原点について対象 | 直線 \(θ=\dfrac{\pi}{2}+n\pi\) (\(n \in \mathbb{Z}\) ：\(n\) は整数)だけ 平行移動 |
1. グラフの基本形状と主要な点
グラフは原点 (0, 0) を通り、右上がりに急激に伸びていく形をしています。
- スタート:
\theta = 0のときy = 0（原点を通る、ここから右上がり） - 基準の点:
\theta = \pi/4 (45^\circ)のとき、y = 1 - 途切れる場所:
\theta = \pi/2 (90^\circ)では、グラフが存在しません（無限大に発散し、縦にちぎれます）。 - マイナス側:
\theta = -\pi/4 (-45^\circ)のとき、y = -1
2. 範囲（定義域と値域）と「漸近線」
3. 周期性（繰り返しのルール）
4. 对称性（グラフのバランス）
第4章：単位円から導く三角関数の公式
一般角の公式（\(90^{\circ }\) や \(180^{\circ }\) などを加減する公式）は、暗記しようとすると符号のミスが多発する難所です。
しかし、単位円上の点 \(P\) の対称移動や回転として捉えると、図形的に理解できるようになります。
ここでは、前述の弧度法（ラジアン）をベースに、特に重要な4つのパターンを図形的に解説します。\[\text{度数法 ： }90^\circ = \dfrac{\pi}{2}\text{ },\text{ } 180^\circ = \pi\]
1. \(-\theta \) の公式（\(x\) 軸対称）
角 \(\theta \) の動径と単位円の交点を \(P(x, y)\) とすると、定義より \(x = \cos\theta, y = \sin\theta\) です。
角 \(-\theta \) は、\(x\) 軸から時計回りに同じだけ回転した位置にあるため、その交点 \(P^{\prime }\) は 点 \(P\) を \(x\) 軸に関して対称移動した点 になります。
図形的な位置関係
- \(x\) 座標は変わらない \(\rightarrow \) \(\cos(-\theta) = \cos\theta\)
- \(y\) 座標は符号が逆になる \(\rightarrow \) \(\sin(-\theta) = -\sin\theta\)
- 直線の傾きは符号が逆になる \(\rightarrow \) \(\tan(-\theta) = -\tan\theta\)
2. \(\theta + \pi\) の公式（原点対称 / \(180^{\circ }\) 回転）
角 \(\theta + \pi\) の動径は、角 \(\theta \) の動径を半周（\(180^{\circ }\)）回転させて真っ直ぐ反対側に伸ばした直線です。
したがって、交点 \(P^{\prime }\) は 点 \(P\) を原点に関して対称移動した点 になります。
図形的な位置関係
- \(x\) 座標は符号が逆になる \(\rightarrow \) \(\cos(\theta + \pi) = -\cos\theta\)
- \(y\) 座標は符号が逆になる \(\rightarrow \) \(\sin(\theta + \pi) = -\sin\theta\)
- 直線の傾き（\(\tan \)）は全く同じ \(\rightarrow \) \(\tan(\theta + \pi) = \tan\theta\)
3. \(\pi – \theta\) の公式（\(y\) 軸対称 / \(180^\circ – \theta\)）
角 \(\pi – \theta\) の動径は、\(x\) 軸の負の部分（\(\pi \)）から時計回りに \(\theta \) だけ戻った位置にあります。
これは、角 \(\theta \) の動径を \(y\) 軸に関して対称移動したもの に相当します。
図形的な位置関係
- \(x\) 座標は符号が逆になる \(\rightarrow \) \(\cos(\pi – \theta) = -\cos\theta\)
- \(y\) 座標は変わらない \(\rightarrow \) \(\sin(\pi – \theta) = \sin\theta\)
- 直線の傾きは符号が逆になる \(\rightarrow \) \(\tan(\pi – \theta) = -\tan\theta\)
4. \(\theta + \dfrac{\pi}{2}\) の公式（\(90^{\circ }\) 回転による長方形の縦横入れ替え）
角 \(\theta + \dfrac{\pi}{2}\) の動径は、角 \(\theta \) の動径を反時計回りに \(90^{\circ }\) 回転させたものです。
このとき、図形的には下図のように「\(x\) 軸方向と \(y\) 軸方向の長さ（長方形の縦横）が入れ替わる」という現象が起きます。
💡 図形的な捉え方
点 \(P(\cos\theta, \sin\theta)\) を原点中心に \(90^{\circ }\) 回転させて点 \(P^{\prime }\) に移すと、
したがって、以下の公式が成り立ちます。
\(\sin\left(\theta + \dfrac{\pi}{2}\right) = \cos\theta\)
\(\cos\left(\theta + \dfrac{\pi}{2}\right) = -\sin\theta\)
\(\tan\left(\theta + \dfrac{\pi}{2}\right) = -\dfrac{1}{\tan\theta}\) （傾きが垂直に交わるため、積が \(-1\) になる関係）

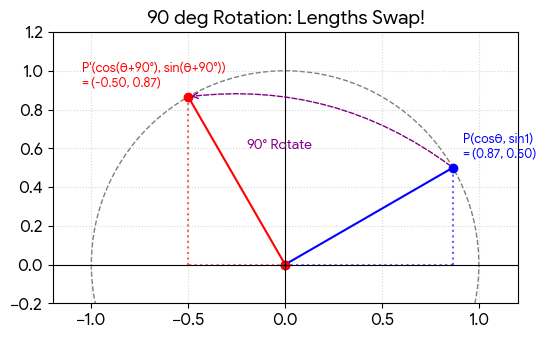

📊 視覚的イメージ（\(\theta + \dfrac{\pi}{2}\) の \(90^{\circ }\) 回転）
縦と横の長さが入れ替わる様子を、具体的なグラフで確認してみましょう。
グラフを見ると、元の青い三角形の「底辺の長さ（\(\cos\theta \approx 0.87\)）」が、回転後の赤い三角形の「高さ（\(\sin(\theta+90^\circ) \approx 0.87\)）」にそのままスライドしていることが視覚的に分かります。
📌 公式を導くときのコツ（最速チェック法）
図を思い浮かべ、「\(\theta \) を第1象限の小さい角（例えば \(10^{\circ }\) くらい）」と仮定します。
- \(\sin(\theta + 90^\circ)\) は、\(10^\circ + 90^\circ = 100^\circ\)（第2象限の真上近く）の \(y\) 座標なので、値は「プラスの大きい値」になります。
- 元の \(\theta \) で「プラスの大きい値」を持つのは \(\cos 10^\circ\) です。
- よって、\(\sin(\theta + 90^\circ) = \cos\theta\) だとすぐに判断できます。
まとめ
本記事では、単位円を出発点として、三角関数の定義の拡張から一般角の公式、そしてグラフの連続性までを体系的に検証してきました。
三角関数の本質は、単なる「三角形の比」ではなく、「単位円上を回転する動径の幾何学的性質」にあります。
角度がどれだけ大きくなろうとも、あるいは負の方向に回転しようとも、私たちが注目すべきは「動径が最終的にどの象限で止まり、単位円や接線 \(x=1\) とどのような座標で交わるか」という1点のみです。
この視点を獲得できれば、第3・第4象限での符号の反転や、\(\tan\theta\) が \(\theta = \frac{\pi}{2} + \pi n\) で定義されない理由、さらには波のような周期グラフ（正弦波・余弦波）の形状や漸近線の存在も、すべて1本の動径の動きから必然的に導き出される「地続きのストーリー」として理解できるようになります。
公式を丸暗記するだけの数学から脱却し、図形を頭の中で回転させて「座標をその場で読み取る」感覚を身につければ、この先の加法定理や三角関数の合成、さらには微積分への応用においても、強力な武器となるはずです。何度も単位円を描き、動径の動きと座標の変化の連動性を体感することが大切です。
